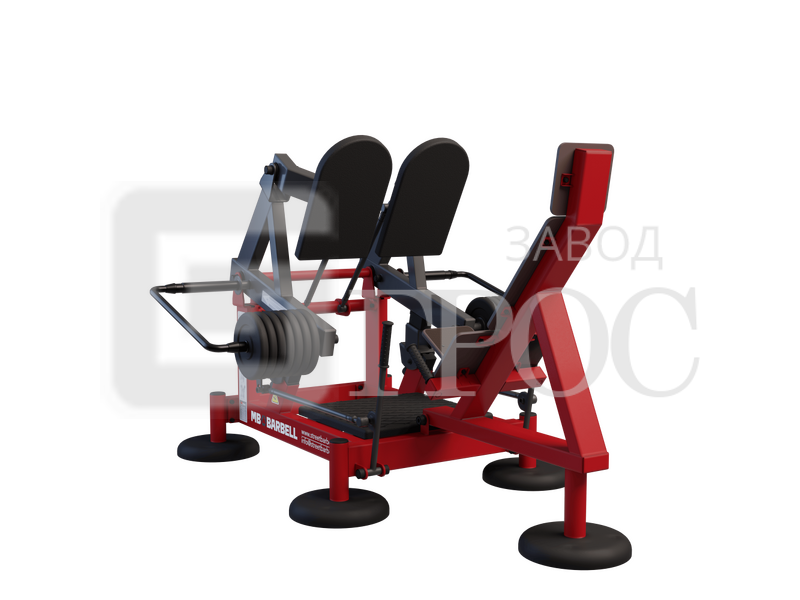

Жим ногами

Тренажер предназначен для тренировки квадрицепса и ягодичных мышц

Упражнение: жим ногами из положения сидя.

Габариты (ДхШхВ), мм: 2430х1770х1530 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х60 мм с толщиной стенки 3 мм и 5-и стальных труб диаметром 76 мм с толщиной стенки 4 мм.

Тренажер оснащен системой облегченного старта, которая позволяет фиксировать стартовое положение подвижных рам перед началом упражнения в средней фазе амплитуды их движения. Управление фиксатором происходит через систему связанных рычагов, изготовленных из стальной трубы диаметром 42 мм, соединенных между собой самоконтрящимися гайками и шарнирными соединениями.

Спинка состоит из четырех частей размерами: 246х546 мм с радиусом закругления 28 мм (1 шт) и 246х246 мм с радиусом округления 28 мм. (3 шт), изготовленных из бакелитовой ламинированной фанеры толщиной 12 мм с текстурированной противоскользящей поверхностью.

Сиденье размером 246х246 мм с радиусом округления 28 мм изготовлено из бакелитовой ламинированной фанеры толщиной 12 мм с текстурированной противоскользящей поверхностью. Для крепления сиденья и спинки применяется скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

Рукоятки изготовлены из стального прута диаметром 25 мм,. В местах хвата на рукоятки закреплены ручки из ПВХ (поливинилхлорид) диаметром 34 мм, имеющие противоскользящую поверхность.

В качестве отягощения в тренажере используются 2 независимые подвижные рамы, изготовленные из стального профиля 120х60 мм с толщиной стенки 3 мм, 4 горизонтально расположенных накопителя грузов отягощения диаметром 48 мм. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы. Максимальный угол поворота подвижной части 200 (в конечном положении).

На концах накопителей установлены конические оконечники диаметром 48 мм и длиной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Для предотвращения соскальзывания грузов отягощения на оконечниках предусмотрена «ловушка» в виде проточной канавки, глубиной 2,5 мм и шириной 37 мм.

На тренажере предусмотрено 4 упора (отбойника), изготовленных из ПВХ (поливинилхлорид) размером 108х60х60 мм, ограничивающие диапазон движения подвижных рычагов и имеющие скрытое болтовое крепление к раме.

Изменение нагрузки осуществляется путем перемещения грузов отягощения. В качестве грузов отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, 14 шт. по 10 кг (140 кг). Диаметр дисков 10 кг — 272 мм, толщина — 38 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узлы вращения подвижных рычагов изготовлены из стальной пластины размером 166х120 мм с толщиной стенки 8 мм и оснащены необслуживаемыми усиленными подшипниками закрытого типа.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 10.

Упоры для ног изготовлены из комбинированного материала: стального листа толщиной 3 мм и полиэфирного полиуретана общей толщиной 40 мм размером 590х350 мм с нанесением противоскользящих ребер и бортиков, повышающих безопасность при эксплуатации.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана: Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11 мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

Тренажер укомплектован эксплуатационной документацией в соответствии с ГОСТ 2.601-2013.

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Гарантийный срок — 1 год.

Срок эксплуатации — 5 лет.
