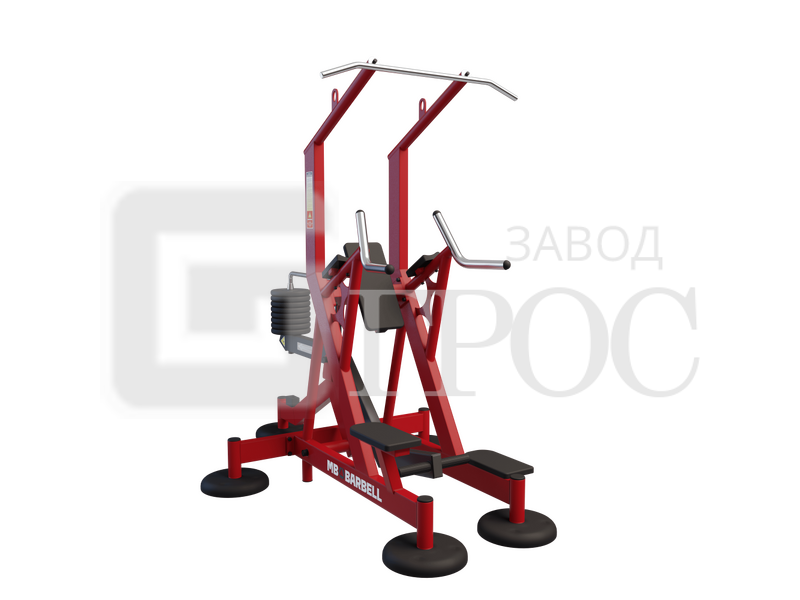

Уличный силовой тренажер "подтягивание и отжимание на брусьях с противовесом" с изменяемой нагрузкой

Многофункциональный тренажер предназначен для тренировки дельтовидных, грудных мышц, трицепсов, бицепсов и мышц пресса и спины.

Упражнения: подтягивание широким и средним хватом, отжимание на брусьях, подъем ног в висе.

Габариты (ДхШхВ), мм: 2635х1750х2340 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003, и 5-и стальных труб диаметром 76 мм с толщиной стенки 4 мм.

Конструкцией предусмотрены: угол наклона спинки 120 градусов и расстояние между рукоятками брусьев 655 мм.

Рукоятки брусьев изготовлены из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-2022 с толщиной стенки 3 мм и оснащены для безопасного выполнения упражнения заглушками из ПВХ (поливинилхлорид) диаметром 48 мм и высотой 44 мм.

Турник изготовлен из прута из нержавеющей стали диаметром 30 мм ГОСТ 5949-2018, длиной 1170 мм, позволяющий выполнять подтягивания широким и узким хватом. На турник в зоне хвата нанесена противоскользящая накатка.

Спинка размером 246х546 мм с радиусом закругления 28 мм толщиной 25 мм, изготовлена из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью.

Подлокотники изготовлены из интегрального полиуретана с внутренним основанием из многослойной фанеры и общей толщиной 40 мм размером 130х210 мм с противоскользящей поверхностью.

Упоры для ног изготовлены из стальной трубы диаметром 42 мм с толщиной стенки 3 мм, соответствующей ГОСТ 3262-75. Для исключения соскальзывания ног во время выполнения упражнения упоры оснащены насадками из полиэфирного полиуретана диаметром 50 мм.

Для удобного и безопасного подъема на тренажер при выполнении упражнений конструкцией тренажера предусмотрены 2 ступени размером 380х170 мм и толщиной 30 мм, установленные на разной высоте. Ступени изготовлены из комбинированного материала: стального листа, соответствующего ГОСТ 19903-2015, и вулканизированной резины с рельефным рисунком и бортиком высотой 12 мм для предотвращения соскальзывания.

В качестве противовеса в тренажере используется подвижная рама, изготовленная из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ30245-2003, и 2 накопителя дисков диаметром 48 мм, изготовленные из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-2022. Накопители дисков соединены между собой прутом из нержавеющей стали диаметром 30 мм ГОСТ 5949-2018, что придает им дополнительную жесткость, прочность и коррозионную стойкость. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы, что обеспечивает не только дополнительную жесткость, но и герметичность, защиту от попадания влаги внутрь профиля и его коррозии изнутри. Крепление накопителей осуществляется гайками, оснащенными антивандальными и антикоррозийными колпачками из ПВХ (поливинилхлорид) диаметром 42 мм высотой 32 мм.

На тренажере предусмотрен упор (отбойник), изготовленный из ПВХ (поливинилхлорид) размером 108х60х60 мм, ограничивающий диапазон движения подвижной рамы и имеющий скрытое болтовое крепление к раме.

Изменение нагрузки осуществляется путем перемещения дисков в накопителе. В качестве противовеса в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-2022 8 шт. по 10 кг (80 кг). Диаметр дисков 10 кг — 272 мм, толщина — 38 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узел вращения подвижной рамы изготовлен из стальной пластины размером 166х120 мм с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015 и оснащен необслуживаемыми усиленными подшипниками закрытого типа.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11 мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

На тренажер несмываемым способом нанесены заглавные буквы «Г», «Т», «О».

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Реестровая запись ГИСП № 10430341

Гарантийный срок - 2 года

Срок эксплуатации - 7 лет
