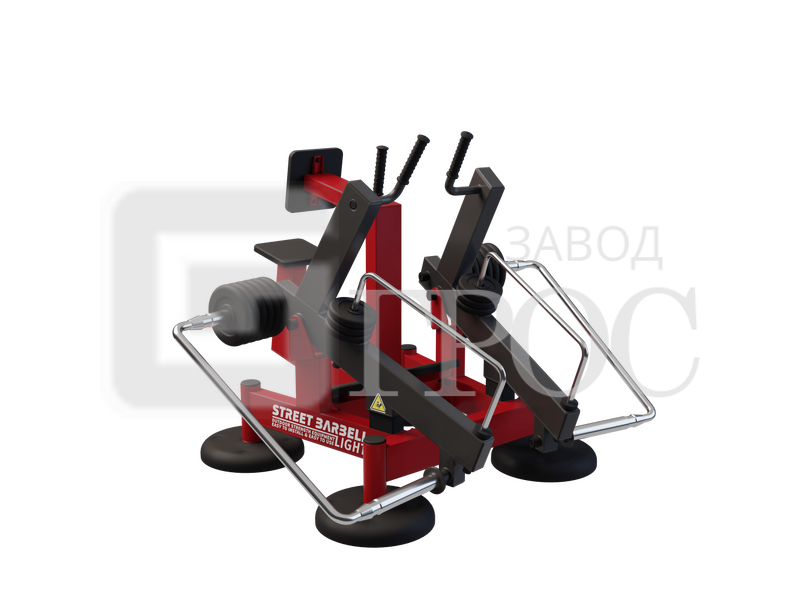

Уличный силовой тренажер для развития мускулатуры спины, плечевого пояса, бицепса, пресса с изменяемой нагрузкой из положения сидя

Тренажёр предназначен для тренировки широчайшей мышцы спины. Вторичная нагрузка на мышцы рук.

Упражнение: тяга на себя с упором в грудь.

Габариты (ДхШхВ), мм: 1670х1530х1240 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х 60 мм с толщиной 3 мм, соответствующего ГОСТ 30245-2003, и 4-х стальных труб диаметром 76 мм с толщиной стенки 4 мм.

Конструкцией тренажера предусмотрены углы наклона сиденья 10 градусов, упора для груди 10 градусов, рамы с нагрузкой 22 градуса, упора для ног (ступени) 20 градусов, что способствует естественной и максимально эффективной амплитуде движения.

Сиденье размером 246 х 246 мм толщиной 25 мм с радиусом округления 28 мм и упор для груди размером 246 х 246 мм толщиной 25 мм с радиусом округления 28 мм изготовлены из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью.

В качестве отягощения в тренажере используются подвижная рама, изготовленная из стального профиля 120 х 60 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003, 4 вертикально расположенных накопителя грузов отягощения из нержавеющей стали ГОСТ 5949-2018, диаметром 20 мм, и 4 горизонтально расположенных накопителя грузов отягощения диаметром 48 мм, изготовленных из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-2022.

Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

На вертикальные накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм из ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

На концах горизонтальных накопителей установлены конические оконечники диаметром 48 мм и длиной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Оконечники выполнены из нержавеющей стали ГОСТ 9941-2022. Для предотвращения соскальзывания грузов отягощения на оконечниках предусмотрена «ловушка» в виде проточной канавки, глубиной 2,5 мм и шириной 37 мм.

На тренажере установлены 2 упора (отбойника), ограничивающие диапазон движения подвижной рамы, изготовленные из ПВХ (поливинилхлорид) и имеющие размеры 108 х 60 х 60мм.

Изменение нагрузки осуществляется путем перемещения грузов отягощения. В качестве грузов отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-2022 12 шт. по 5 кг (60 кг) и 6 шт. по 2,5 кг (15кг). Диаметр дисков 5 кг — 212 мм, толщина — 33 мм. Диаметр дисков 2,5 кг — 165 мм, толщина — 29 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узел вращения подвижной рамы изготовлен из стальной пластины размером 166 х 120 мм с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015 и оснащен необслуживаемыми усиленными подшипниками закрытого типа.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 2,5.

Упоры для ног толщиной 30 мм размером 380х170мм изготовлены из комбинированного материала: стального листа, соответствующего ГОСТ 19903-2015, и вулканизированной резины с рельефным рисунком и бортиком высотой 12 мм для предотвращения соскальзывания.

Рычаги подвижной рамы оснащены рукоятками из стального прута диаметром 30 мм, соответствующего ГОСТ 1051-73. В местах хвата на рукоятки с помощью клея закреплены ручки из ПВХ (поливинилхлорид) диаметром 34 мм, имеющие анатомическую противоскользящую поверхность.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Для крепления сиденья, упоров для ног, груди применяется скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11 мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм. с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

На тренажер несмываемым способом нанесены заглавные буквы «Г», «Т», «О».

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Реестровая запись ГИСП № 10430178

Гарантийный срок - 2 года

Срок эксплуатации - 7 лет
